Der Carport steht. Was seit Juni passiert ist

Der letzte Bericht ist von Juni. Seitdem sind über 200 Änderungen in Struqo gelandet. Hier die, die Du siehst.

Beispiel-Carport

Auf der Startseite steht „Beispiel ansehen“. Dahinter öffnet sich ohne Konto ein fertiger Carport.

• Sechs Stützen, Gabelsparren, Zangen, Kopfbänder, Lattung, Dachschalung, Bekleidung auf drei Seiten
• Lichte Durchfahrt 2,80 auf 2,50 m
• Stützenfüße aus Stahl im Beton, jede Sechskantschraube mit Mutter und Scheibe
• Ansehen geht ohne alles. Bei der ersten Änderung bekommst Du eine eigene Kopie angeboten

Das Modell wurde mehrfach umgebaut. Beim Durchrechnen blieben an einer Stütze 107 mm zwischen Profil und Sparren. Da passt keine 120er Zange. Also alle Stützenköpfe 160 mm höher, Sparren neu. Danach hat ein Prüflauf mit Zimmerer-Brille jeden Knoten gegen die Baubeschreibung gehalten. Was nicht passte, wurde umgebaut oder gestrichen. Die Anschlussliste stimmt jetzt mit dem Modell überein.

Plansatz

Aus dem Carport druckst Du Grundriss, Perspektive, Ansichten, Schnitte, Detailblätter und Stückliste. Fast alles daran ist seit Juni neu.

• Achsen mit Buchstaben und Ziffern, Schnitte A-A, Details D1. Kein Buchstabe meint zweimal etwas
• Schnitte zeigen Achsmaße und Fundamentmaße, zum Abstecken
• Höhenketten neben dem Gebäude, mit Bauhöhen statt jeder einzelnen Latte
• Lattung im Dachschnitt bemaßt, wie ein Zimmerer sie anreißt: Traufabstand, n mal Abstand, Rest zum First

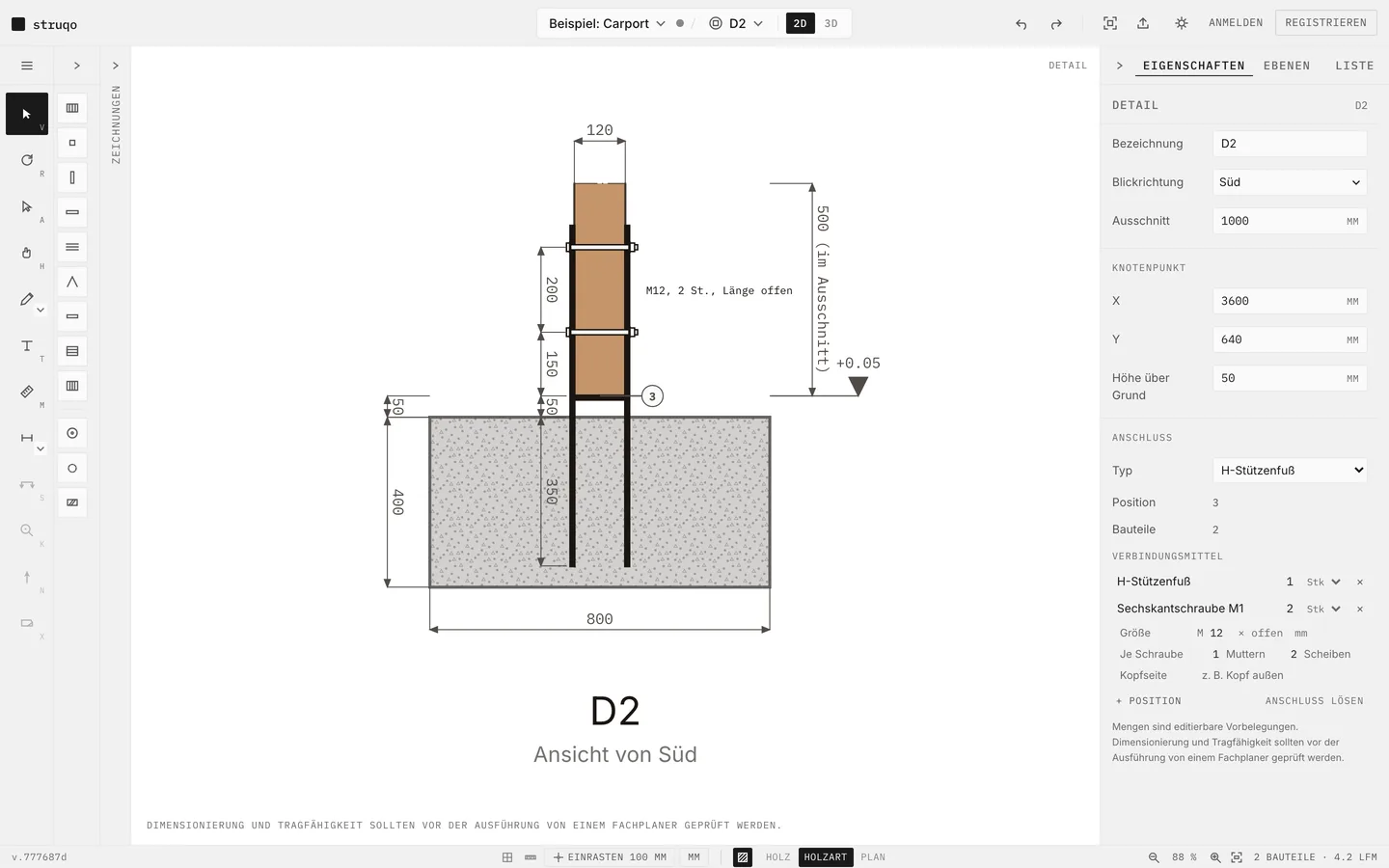

• Ein Detailblatt je Knotentyp: Beschlag in wahrer Geometrie, Schrauben bemaßt, Legende mit anklickbaren Nummern, Höhenkote, räumliche Darstellung neben dem Schnitt
• Maßstab je Zeichnung, beim Drucken sucht Struqo das passende Papierformat dazu, ein Blatt passt auf 1:50
• Auf Wunsch Plan-Optik: farbreduziert, sparsam im Toner
• PDF heißt nach Projekt, Datum und Uhrzeit

Was der Plansatz nicht ist: eine Bemessung. Querschnitte und Verbindungen prüft ein Fachplaner. Der Hinweis steht auf jedem Export, und das bleibt so.

Zeichnungen

Seit Juni korrigiert oder neu:

• Der Grundriss ist ein horizontaler Schnitt, mit Schnittebene und Silhouette für das, was darüber liegt

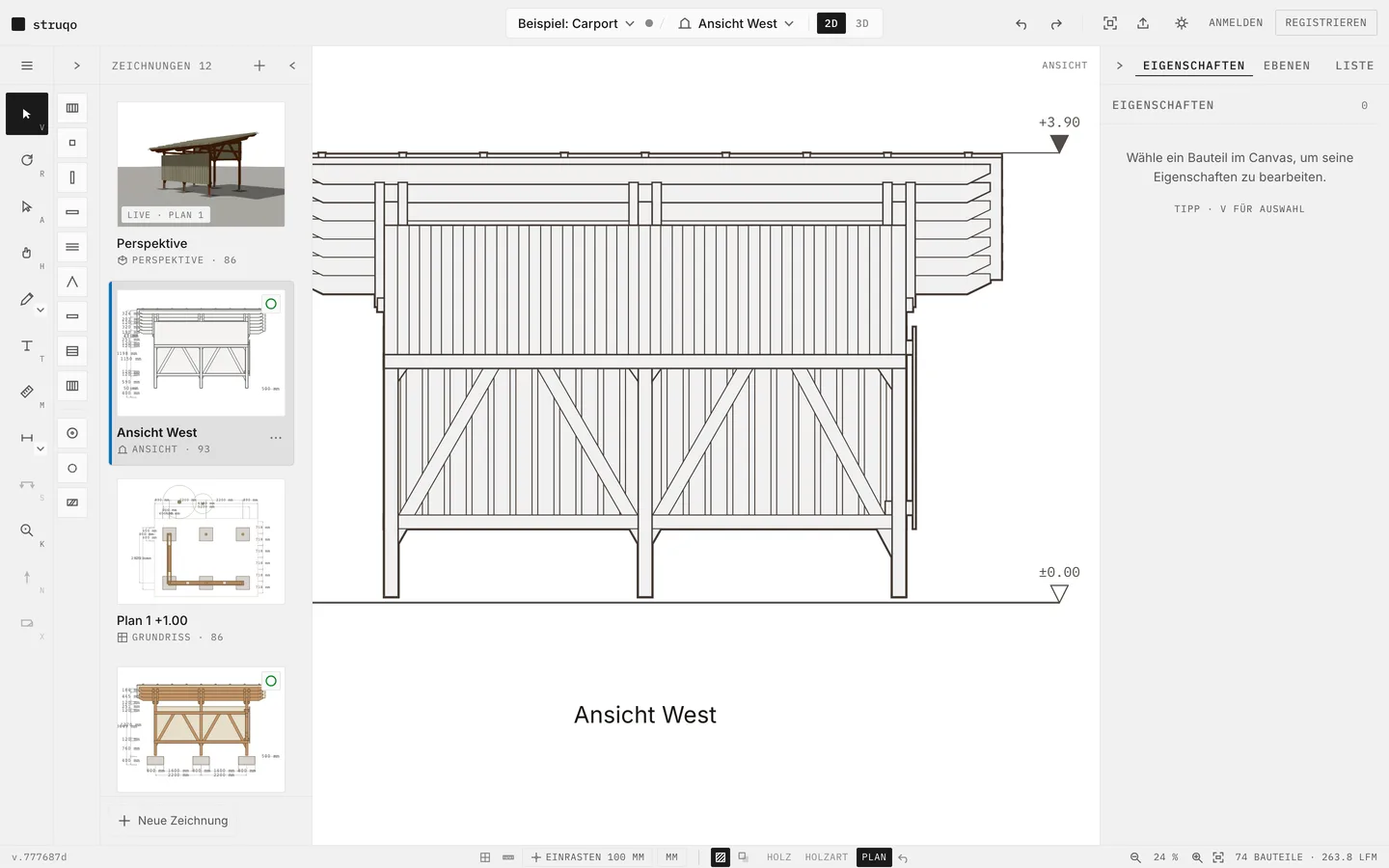

• Verdeckung in Ansicht und Schnitt, Tiefe über Strichstärke und Schatten
• Beton grau, quer geschnittene Hölzer mit Kreuz, Schalung als einzelne Bretter
• Darstellung (Holz, Holzart, Plan) je Blatt und als Projekt-Standard, gleich in 2D, 3D und Druck
• Ansichten und Schnitte waren eine Zeit lang gespiegelt. Behoben. Bestehende Projekte wurden mitgenommen, ohne dass Du etwas tun musstest

Editor

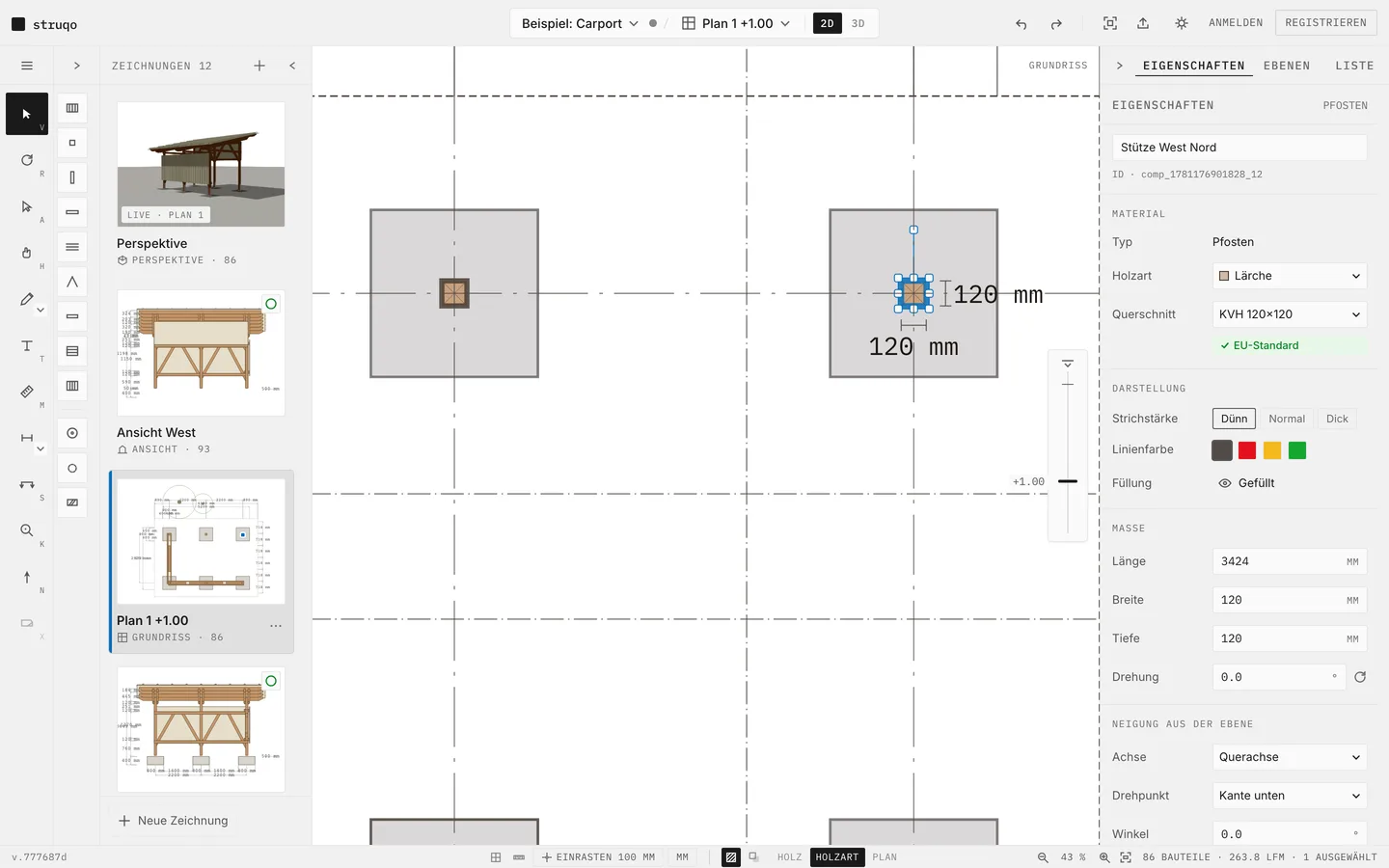

• Kopfzeile oben: Blatt, Modus, Wechsel an einem Ort. Ein Hauptmenü mit zwanzig Einträgen in sieben Gruppen
• Zeichnungen-Leiste mit Vorschaubildern, das gewählte Bauteil ist auch dort markiert
• Auswahl gilt überall: Klick in der Materialliste hebt das Bauteil in der Zeichnung hervor, Klick in der Zeichnung markiert es in Liste und Ebenen, auch im 3D-Schnitt und 3D-Detail. Ein Blau für alles, was gewählt ist
• In 3D mehrere Bauteile wählen, gleichartige mit einem Klick finden
• Bauteile neigen, Enden lotrecht schneiden, einen Endschnitt auf mehrere gewählte Bauteile übertragen

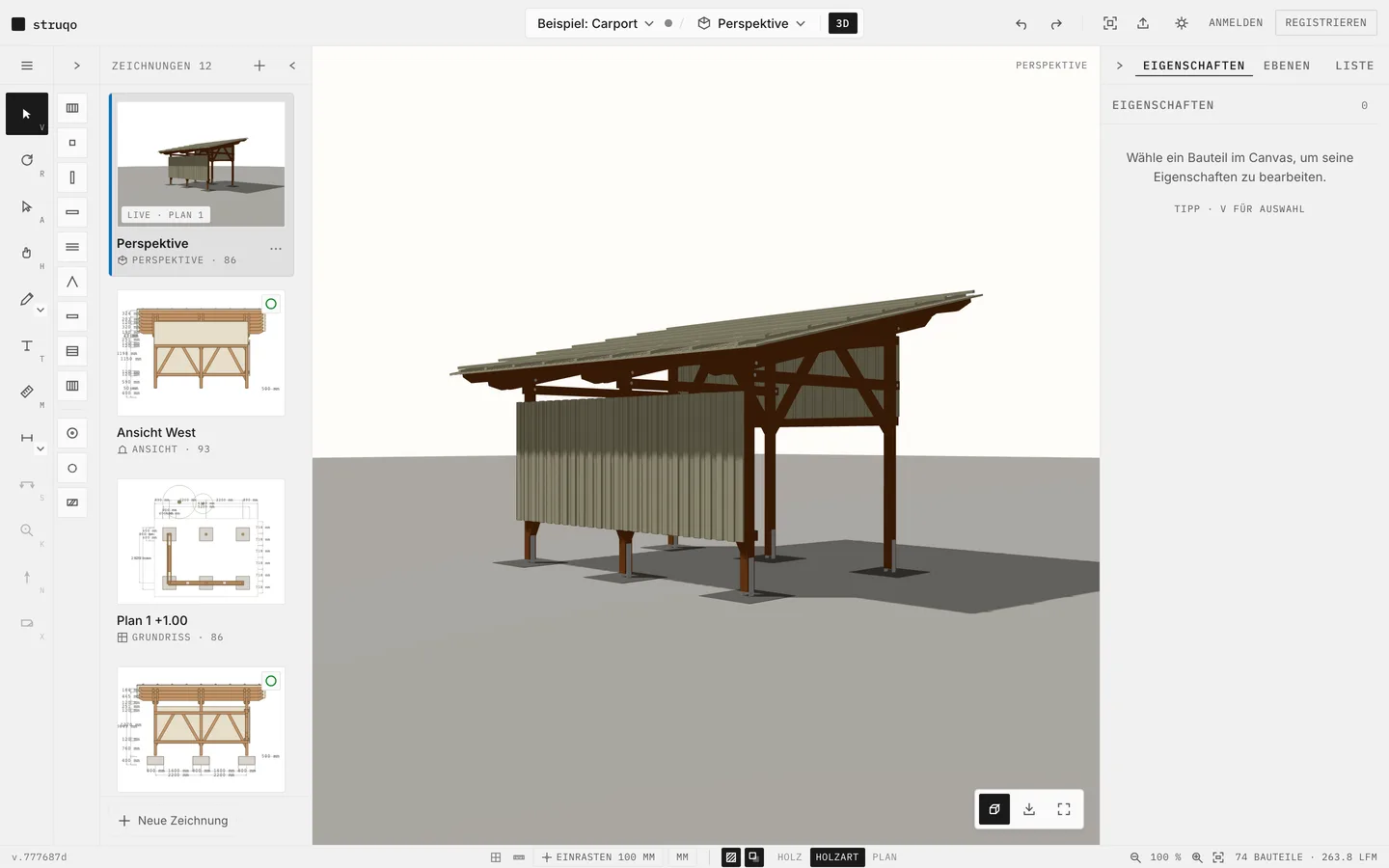

• Perspektive öffnet auf Augenhöhe, mit Schatten und dem ganzen Bauwerk im Bild
• Einrasten steht in der Statusleiste bei den Zeichenhilfen
• Dauert das Öffnen länger, sägt der Meister, statt dass eine leere Fläche wartet
• Offline und Speicherfehler sind zwei Anzeigen, Rot nur für den Fehler. Ein Fehler, bei dem verschobene Bauteile verloren gingen, ist seit Juli behoben

Drumherum

• Startseite neu: drei Bilder aus dem Editor, eine Liste, was Struqo kann, Unterseiten für Werkzeuge, 3D-Modell, Ansichten, Ausgabe, Bauteile und Konto. Alle Bilder zeigen den Carport, wie er heute im Werkzeug steht
• Styleguide neu gegliedert: Schichten, alle Icons, die Werte hinter den Tokens
• Zeilen stehen auf einem 4-Pixel-Raster, auf der Website auch die Grundlinien
• Die Wortmarke „struqo“ ist seit Juli beim DPMA angemeldet

Was nicht passiert ist

Bezahlt hat noch niemand, weil man noch nichts bezahlen kann. Neue Konten kamen seit dem Frühjahr nur vereinzelt. Bei einem Bericht alle drei Monate wundert das niemanden. Im kostenlosen Plan trägt jedes PDF ein Wasserzeichen.

Als Nächstes kommt eine Bezahlmöglichkeit. Und mehr Gespräche mit Leuten, die tatsächlich etwas bauen. Wenn Du einer davon bist, schreib mir gerne.
